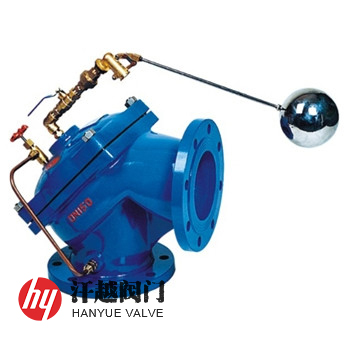

100A角型定水位閥是一種由遠端浮球導閥控制膜片上、下腔壓力，采用膜片作敏感元件，實現閥的開啟或關閉，適合安裝在各種水箱、水池、水塔供水系統調節其液面高度的閥門，它由一膜片將殼體內腔分為上、下兩個腔室，當水池或水塔液面達到設定位置時，該閥浮球導閥關閉，上腔壓力大于下腔，閥關閉，即停止供水；當水池或水塔液面下降超過預設位置，浮球導閥開啟，上腔壓力小于下腔壓力，閥門開啟，向池內供水。本產品安裝方便，可省去管道彎頭，節省安裝空間。
100A角型定水位閥主要通過浮球來控制閥的啟閉，當水池、水箱或水塔液位達到設定高度時，其通過浮球導閥，關閉閥門，停止供水；而當液位低于設定位置時，閥自動開啟，進行供水。該閥靈活耐用、工作平穩可靠，它在規定的使用壓力范圍內，可保障無水錘沖擊，液位控制準確度高，水位不受水壓干擾且關閉緊密不漏水，并且浮球可隨水池的高度和距離安裝。本產品特適用于工礦企業、民用建筑中各種水箱、水塔或水池的自動供水系統，也可用作常壓鍋爐循環水水位控制。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 彈 簧 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 浮球導閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
7 | 針 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
8 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
設計制造 | JB/T 10674-2006 水力控制閥 | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗驗收 | JB/T 10674-2006 水力控制閥 | ||||
適用溫度 | 0℃ ~ 80℃ | ||||
工作介質 | 清水的生產、生活及消防等給水系統 | ||||
公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||
H | D | D1 | D2 | b-f | Z-?d | ||
16 | 50 | 125 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 145 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 155 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 175 | 215 | 180 | 155 | 20-3 | 8-18 | |
125 | 200 | 245 | 210 | 185 | 22-3 | 8-18 | |
150 | 225 | 280 | 240 | 210 | 24-3 | 8-23 | |
200 | 275 | 335 | 295 | 265 | 26-3 | 12-23 | |
250 | 325 | 405 | 355 | 320 | 30-3 | 12-25 | |
300 | 375 | 460 | 410 | 375 | 30-4 | 12-25 | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體材質、元件和浮球材料、法蘭標準及法蘭密封面形式等。
