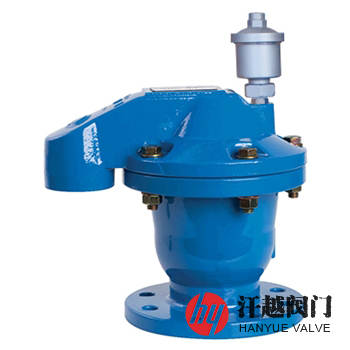

D-050、D-052組合式空氣閥由低壓進排氣閥和高壓微量自動排氣閥兩部分組合而成，同時具備排氣和進氣的功能，其低壓進排氣閥既可在空管充水時大量排放管道內的空氣，又能在管道排空或出現負壓時，如系統停泵，水泵反轉，系統管網中的水快速回流而在管道內部形成真空的工況下，將自動開啟，向管道內快速大量吸氣，以消除負壓，從而避免爆管事故發生，而在系統管網正常工作時，其中的高壓微量排氣閥則不斷自動的將系統內部積聚的少量空氣排出，以減少因之可能產生的多種不利后果。本產品高壓微量自動排氣閥可在系統帶壓的情況下及時排放系統中積聚在高點的空氣，避免氣蝕、氣爆、氣阻或氣堵等現象可能對系統造成的危害。
D-050、D-052組合式空氣閥空管充水時的工作過程為先排放管中的空氣，使充水順利進行，當管內的空氣被排空后，水進入低壓進排氣閥內，其浮球受浮力作用上升，密封進排氣口。而在輸水過程中，從水中釋放出來的空氣將匯集在系統的高點，即空氣閥內，取代原來存在閥體內的水，隨著空氣的積聚，微量排氣閥內的液位下降，浮球也隨之下降，拉動密封卷鏈，打開排氣口，泄放空氣，空氣被泄放后，水再次進入微量排氣閥內，浮起浮球，密封排氣口，在系統運行的情況下，以上幾個步驟將持續循環，而當系統內的壓力低于大氣壓(產生負壓)時，低壓進排氣閥的浮球會立即落下，打開進排氣口，空氣由此進入系統內，消除負壓，保護系統。
序號 | 零部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 浮 球 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 密 封 圈 | EPDM | EPDM | EPDM | EPDM | EPDM |
4 | O 形 圈 | NBR | NBR | NBR | NBR | NBR |
5 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
6 | 微量排氣閥 | QT450 | WCB | CF8 | CF8M | CF3M |
7 | 螺 栓 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
8 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 65℃ | ||||
公稱壓力 PN | 公稱尺寸 DN | 尺寸mm | |||||||
L | L1 | H | D | D1 | D2 | b-f | Z-?d | ||
16 | 50 | 185 | — | 240 | 160 | 125 | 100 | 16-3 | 4-18 |
65 | 290 | 188 | 253 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 290 | 188 | 253 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 340 | 220 | 286 | 215 | 180 | 155 | 20-3 | 8-18 | |
表中只列出了部分JB/T 79-2015標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、法蘭標準、閥體及閥內件材料等，本產品可根據用戶需要裝設微量排氣閥和不裝設微量排氣閥，以上結構圖及產品圖為DN150-250樣式，DN80-100及DN50-65與此圖略有不同，如需詳情，請咨詢客服。
