排泥閥

: 更新時間2023-05-31 16:45:05; 產品名稱; 型??????? 號J644X; 公稱通徑DN80~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

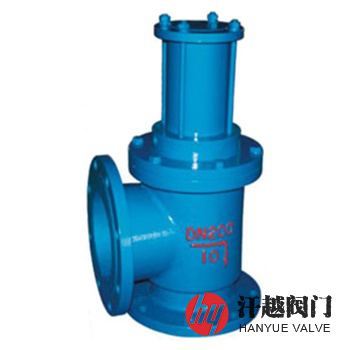

J644X氣動角式排泥閥產品概述

J644X氣動角式排泥閥主要由殼體、內件及氣壓控制管路系統等組成，其接通氣源后，采用電動或手動二位四通換向閥控制，通過雙室活塞傳動機構帶動閥板升降，使閥體流道全開或全關，以達到流體接通或截斷，從而快速排出反應池或沉定池污泥。該閥一般以壓縮空氣為動力源，當氣體從活塞下部進入氣缸時，其活塞上行，并驅動閥桿帶動閥板向上運動，閥門被打開，排走池底沉淀的泥砂和污物，排放完成后，操作換向閥，使活塞下腔泄壓，再將氣體轉由活塞上部進入氣缸，迫使活塞下行來驅動閥桿帶動閥板向下運動，關閉閥門。本產品采用氣動作為開啟動力，開啟速度快，阻力系數小，啟閉時間短，活塞密封件為L形皮碗，密封性能好，經久耐用，其如配以電磁換向閥控制氣缸，則能實現遠控、自控等，操作方便，安全可靠。

J644X氣動角式排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
3	閥板	HT200	QT450-10	WCB	CF8	CF8M
4	閥桿	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2
5	活塞座	HT200	QT450-10	WCB	CF8	CF8M
6	缸體	HT200	QT450-10	WCB	CF8	CF8M
7	缸蓋	HT200	QT450-10	WCB	CF8	CF8M
8	螺栓	35	35	35	06Cr19Ni10	06Cr17Ni12Mo2
9	螺母	45	45	45	06Cr19Ni10	06Cr17Ni12Mo2

J644X氣動角式排泥閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓水密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
氣源壓力	0.15MPa ～ 0.5MPa
設計制造	T/CCMSA 40523-2021 沉淀池用排泥閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	T/CCMSA 40523-2021 沉淀池用排泥閥
介質溫度	0℃ ~ 80℃

J644X氣動角式排泥閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm				進氣接管 G
公稱壓力 PN	公稱通徑 DN	H	H1	L1	L2	進氣接管 G
6 ~ 10	80	460	345	135	115	?"
	100	500	375	145	125	?"
	150	630	475	185	155	?"
	200	750	565	225	185	?"
	250	835	620	250	215	?"
	300	970	730	280	240	?"
	350	1110	835	340	275	?"
	400	1220	910	345	310	?"

J644X氣動角式排泥閥結構圖

J644X氣動角式排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及封面形式等，具體詳情請聯系我司銷售技術人員。
