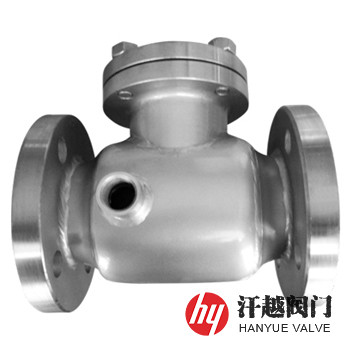

BH44H、BH44Y保溫止回閥是一種由閥體、閥蓋、閥瓣、閥座、搖臂和銷軸等部件組成，安裝在各類管路系統中用于阻止介質倒流，保護其后設備的部分保溫夾套止回閥，它通過焊接在閥體上的保溫夾套通入蒸汽或熱油等流體在夾套中流動，能夠對除閥體的法蘭根部外的整個閥體進行保溫加熱，以避免所輸送的介質冷卻結晶堵塞閥口以及粘性的介質會阻礙閥的開啟和關閉。該閥保溫夾套與閥體之間的空間設計便于加熱流體的流動以達到良好的保溫加熱效果，且其前后兩側分別設置有至少一個保溫加熱流體的入口和出口，并在閥體上設有閥門使用時能夠有效地排放夾套中積液的排泄口。本產品利用外部熱源在閥門的外部循環加熱，可以有效防止介質通過閥門時的熱量損失，保持或提升介質的溫度，預防所輸送的物料凝固或結晶，提高粘性液體的流動速度，或滿足下一道工序對溫度的要求。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 瓣 | WCB+HF | CF8+HF | CF3+HF | CF8M+HF | CF3M+HF |
4 | 搖 臂 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 保溫夾套 | Q235B | 304 | 304 | 304 | 304 |
6 | 螺 栓 | 35CrMoA | 304 | 304 | 316 | 316 |
7 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 13458、GB/T 12236、ASME B16.34、API 6D | ||||
結構長度 | JB/T 13458、GB/T 12221、ASME B16.10、API 6D | ||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 13927、JB/T 9092、API 598、API 6D | ||||
公稱壓力 PN | 公稱尺寸 DN | 連接端規格 A×B | 外形尺寸mm | 保溫加熱流體入口及出口 | ||
L | H | 管螺紋連接 | 法蘭連接 | |||
16 ~ 40 | 15 | DN15×DN40 | 130 | 90 | NPT? | DN15 |
20 | DN20×DN40 | 150 | 95 | NPT? | DN15 | |
25 | DN25×DN50 | 160 | 100 | NPT? | DN15 | |
32 | DN32×DN50 | 180 | 105 | NPT? | DN15 | |
40 | DN40×DN80 | 200 | 110 | NPT? | DN15 | |
50 | DN50×DN80 | 230 | 115 | NPT? | DN15 | |
65 | DN65×DN100 | 290 | 140 | NPT? | DN15 | |
80 | DN80×DN125 | 310 | 170 | NPT? | DN15 | |
100 | DN100×DN150 | 350 | 200 | NPT? | DN15 | |
125 | DN125×DN200 | 400 | 230 | NPT? | DN20 | |
150 | DN150×DN200 | 480 | 255 | NPT? | DN20 | |
200 | DN200×DN250 | 600 | 285 | NPT? | DN20 | |
250 | DN250×DN300 | 650 | 290 | NPT1 | DN25 | |
300 | DN300×DN400 | 750 | 30 | NPT1 | DN25 | |
表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸。 | ||||||
如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明公稱尺寸、公稱壓力、閥體材質及介質溫度等，本產品按保溫夾套的結構型式分為全保溫夾套和部分保溫夾套兩種。
