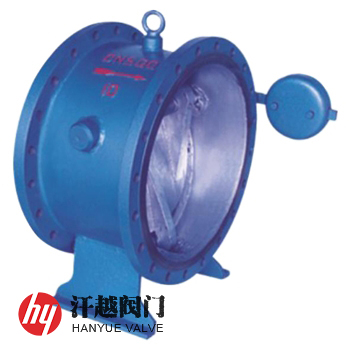

DHH44X微阻緩閉消聲止回閥安裝在水泵出口，靠入口介質的流速水頭作用推動蝶板開啟，同時閥體內的壓力水也流進緩閉機構的活塞后腔，將活塞從活塞腔內推出，當水流停止時(如水泵突然停止運行)，由于蝶板和重錘自重及倒流水壓力的作用，使閥瓣自動關閉，但由于活塞處于推動位置，頂住蝶板，使其不能將閥口全部關閉，還剩有20%左右的開啟截面積，使水流通過，這時就減弱了水錘壓力，當?shù)鍓涸诰忛]機構的活塞端部時，由于反作用力的產生，使活塞后腔的水阻礙活塞退回，也阻止蝶板關閉，這時只能通過微量調節閥緩緩流回閥體內，使蝶板慢慢關閉。該閥在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩，確保使用場所環境安靜，并具有節能的效果，其用延緩關閉的方式使局部倒流水向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生。本產品蝶板關閉被活塞分成先快速后緩慢兩步，達到既防止介質倒流又起消除噪音作用，特適用于工業、城市給排水管道和高層建筑加壓輸水泵的出口處。
部件名稱 | 材料名稱 | |||||
閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
蝶 板 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
閥 座 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
重 錘 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 | QT450-10 |
密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
緩沖油缸 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
活 塞 | QT450-10 | QT450-10 | WCB | CF8 | CF8M | CF3M |
活 塞 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
設計制造 | CJ/T154-2001 給排水用緩閉止回閥通用技術要求 | |||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | CJ/T154-2001 給排水用緩閉止回閥通用技術要求 | |||||
適用介質 | 飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質 | |||||
工作溫度 | 0℃ ~ 80℃ | |||||

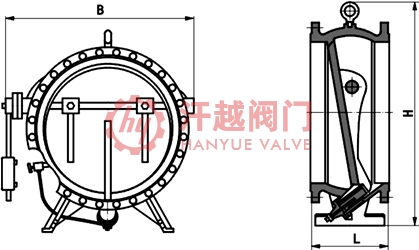

公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | 公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | ||||
L | H | B | L | H | B | ||||
10 ~ 16 | 200 | 230 | 550 | 450 | 10 ~ 16 | 700 | 430 | 1220 | 1080 |
250 | 250 | 630 | 520 | 800 | 470 | 1320 | 1200 | ||
300 | 270 | 690 | 590 | 900 | 510 | 1430 | 1300 | ||
350 | 290 | 780 | 670 | 1000 | 550 | 1550 | 1450 | ||
400 | 310 | 860 | 750 | 1200 | 630 | 1800 | 1670 | ||
450 | 330 | 910 | 780 | 1400 | 710 | 1980 | 1880 | ||
500 | 350 | 980 | 850 | 1600 | 790 | 2150 | 1950 | ||
600 | 390 | 1070 | 970 | 2000 | 950 | 2550 | 2450 | ||
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品有帶重錘和無重錘兩種，適用于公稱尺寸DN300~DN2000，公稱壓力不大于PN16，介質為水，水溫不大于55℃，用以防止破壞性停泵水錘、控制水泵反向轉速的止回閥。
