Y110X減壓穩壓閥產品概述

Y110X減壓穩壓閥是一種由閥體、閥蓋、彈簧罩、主閥彈簧、活塞、O型圈、密封墊、調節彈簧和膜片等組成的內螺紋連接常開型彈簧膜片式壓力調節閥，其閥后出口壓力通過壓力反饋機構傳到橡膠膜片下的閥芯上，使閥瓣和截流口保持相應位置，當達到調定值時，截流口關閉實現減靜壓，當閥后壓力低于調定值時，由彈簧的壓力向下壓閥芯，又打開了截流口進行增壓，保證閥后壓力不超過調定值。由于進口壓力作用面與出口壓力作用面為1:10，閥后0.1MPa的力可以平衡閥前1.0MPa的力，故具有穩壓作用。

本產品閥體進出口兩端為螺紋接口，適用于與管道或管道配件、附件直徑小于等于DN50直接連接，大于DN50的建議選用YB410X或YB416X法蘭連接活塞型減壓穩壓閥。

Y110X減壓穩壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	彈簧罩	QT450	WCB	CF8	CF8M	CF3M
4	閥桿	2Cr13	2Cr13	304	316	316L
5	活塞	2Cr13	2Cr13	304	316	316L
6	缸套	2Cr13	2Cr13	304	316	316L
7	密封墊	NBR	NBR	NBR	NBR	NBR
8	調節彈簧	60Si2Mn	60Si2Mn	304	316	316L
9	膜片	NBR	NBR	NBR	NBR	NBR

Y110X減壓穩壓閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
進口壓力(MPa)	—	—	＜1.2	＜1.6	—
出口壓力(MPa)	—	—	0.1 ~ 1.0	0.15 ~ 1.2	—
出口壓力調節范圍(MPa)	—	—	0.1 ~ 1.0	0.20 ~ 1.6	—
設計制造	GB/T 12244-2006 減壓閥一般要求
螺紋標準	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
性能試驗	GB/T 12245-2006 減壓閥性能試驗方法

Y110X減壓穩壓閥外型尺寸

公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	尺寸mm
公稱壓力 PN	公稱通徑 DN	公稱尺寸 NPS	L	H1	H2	G
10 ~ 25 (Class150) 20	15	?	100	135	41	?"
	20	?	100	135	41	?"
	25	1	120	152	45	1"
	32	1 ?	150	180	53	1 ?"
	40	1 ?	150	196	56	1 ?"
	50	2	180	201	58	2"

Y110X減壓穩壓閥結構圖

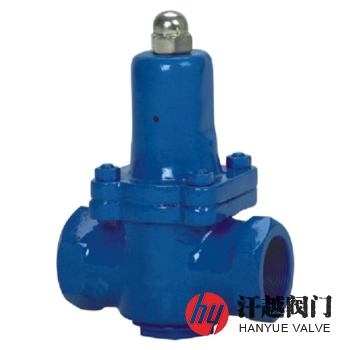

Y110X減壓穩壓閥

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、最高進口壓力、最低進口壓力、出口壓力范圍、工作介質和工作溫度及流量等，如有其它特殊要求，也應在訂貨合同中說明。
